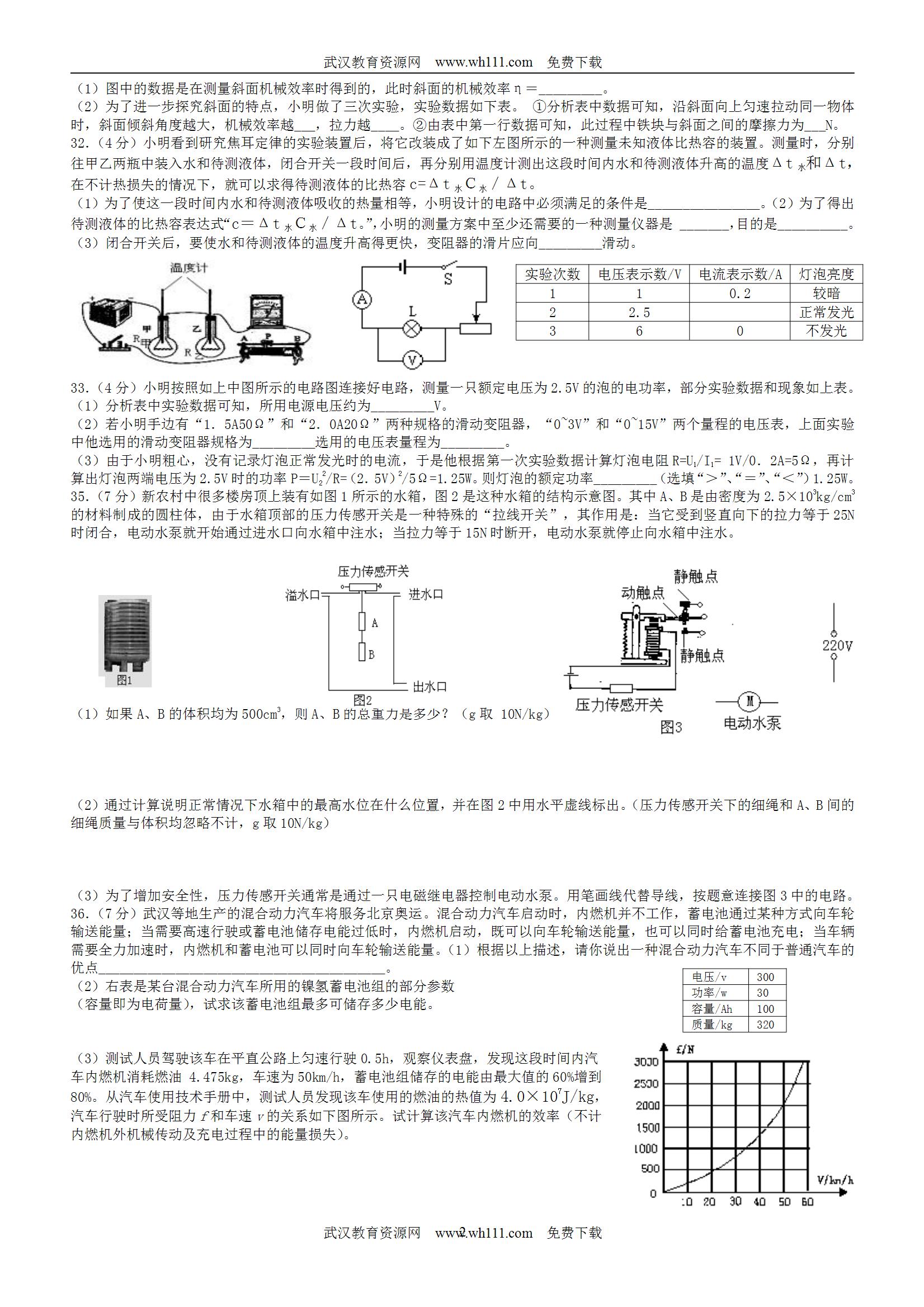

33.(4分)小明按照如上中图所示的电路图连接好电路,测量一只额定电压为2.5V的泡的电功率,部分实验数据和现象如上表。
(1)分析表中实验数据可知,所用电源电压约为_________V。
(2)若小明手边有“1.5A50Ω”和“2.0A20Ω”两种规格的滑动变阻器,“0~3V”和“0~15V”两个量程的电压表,上面实验中他选用的滑动变阻器规格为_________选用的电压表量程为_________。
(3)由于小明粗心,没有记录灯泡正常发光时的电流,于是他根据第一次实验数据计算灯泡电阻R=U1/I1= 1V/0.2A=5Ω,再计算出灯泡两端电压为2.5V时的功率P=U22/R=(2.5V)2/5Ω=1.25W。则灯泡的额定功率_________(选填“>”、“=”、“<”)1.25W。
35.(7分)新农村中很多楼房顶上装有如图1所示的水箱,图2是这种水箱的结构示意图。其中A、B是由密度为2.5×103kg/cm3的材料制成的圆柱体,由于水箱顶部的压力传感开关是一种特殊的“拉线开关”,其作用是:当它受到竖直向下的拉力等于25N时闭合,电动水泵就开始通过进水口向水箱中注水;当拉力等于15N时断开,电动水泵就停止向水箱中注水。
